Proyecto ¬ęRobot que baila, saluda y anda solo¬Ľ

Ya esta aquí, ya ha llegado, el proyecto de un robot que baila, camina y saluda con Arduino. Este proyecto esta hecho utilizando solo materiales que todos los kits de iniciación traen, como son los servomotores, placa de Arduino UNO y demás componentes básicos. Si todavía no tienes tu kit, aquí te dejo un enlace con los mejores kits y completos.

Si te interesa como realizar este proyecto de forma muy fácil y rápida, quédate en esta pagina.

En esta pagina encontraras el código de programación, el esquema de conexiones y un vídeo explicando el proyecto completo en YouTube.

Materiales necesarios para hacer el robot

A continuación hablaremos de los diferentes materiales utilizados para la construcción de este robot humanoide que es capaz de andar y bailar solo. Si te interesa realizar este proyecto pero te falta alguno de los materiales de la lista, puedes comprarlos de forma muy sencilla en lo enlaces.

  • Placa de Arduino UNO ‚Ķ‚Ķ‚Ķ‚Ķ‚Ķ‚Ķ. Amazon /¬†AliExpress
  • Servomotores ..‚Ķ‚Ķ‚Ķ‚Ķ‚Ķ‚Ķ‚Ķ‚Ķ‚Ķ.. Amazon / AliExpress
  • Cables macho-hembra ‚Ķ‚Ķ‚Ķ‚Ķ‚Ķ‚Ķ¬†Amazon / AliExpress
  • Protoboard ‚Ķ‚Ķ‚Ķ‚Ķ‚Ķ‚Ķ‚Ķ‚Ķ‚Ķ‚Ķ‚Ķ.¬†Amazon / AliExpress

Puedes encontrar m√°s herramientas y materiales que puedas necesitar para tus proyectos¬†AQU√ć.

Video explicación del proyecto

M√°s abajo tienes el c√≥digo de programaci√≥n y el esquema de conexiones para realizar este proyecto, pero si tienes alguna duda o no entiendes alguno de los pasos, aqu√≠ tienes el video de YouTube original en el cual se hace este proyecto con Arduino paso a paso, explicando todo lo que necesitas saber para poder montarlo sin ning√ļn problema. Y recuerda, si te gusta esta clase de contenido, no olvides SUSCRIBETE¬†ūüėČ

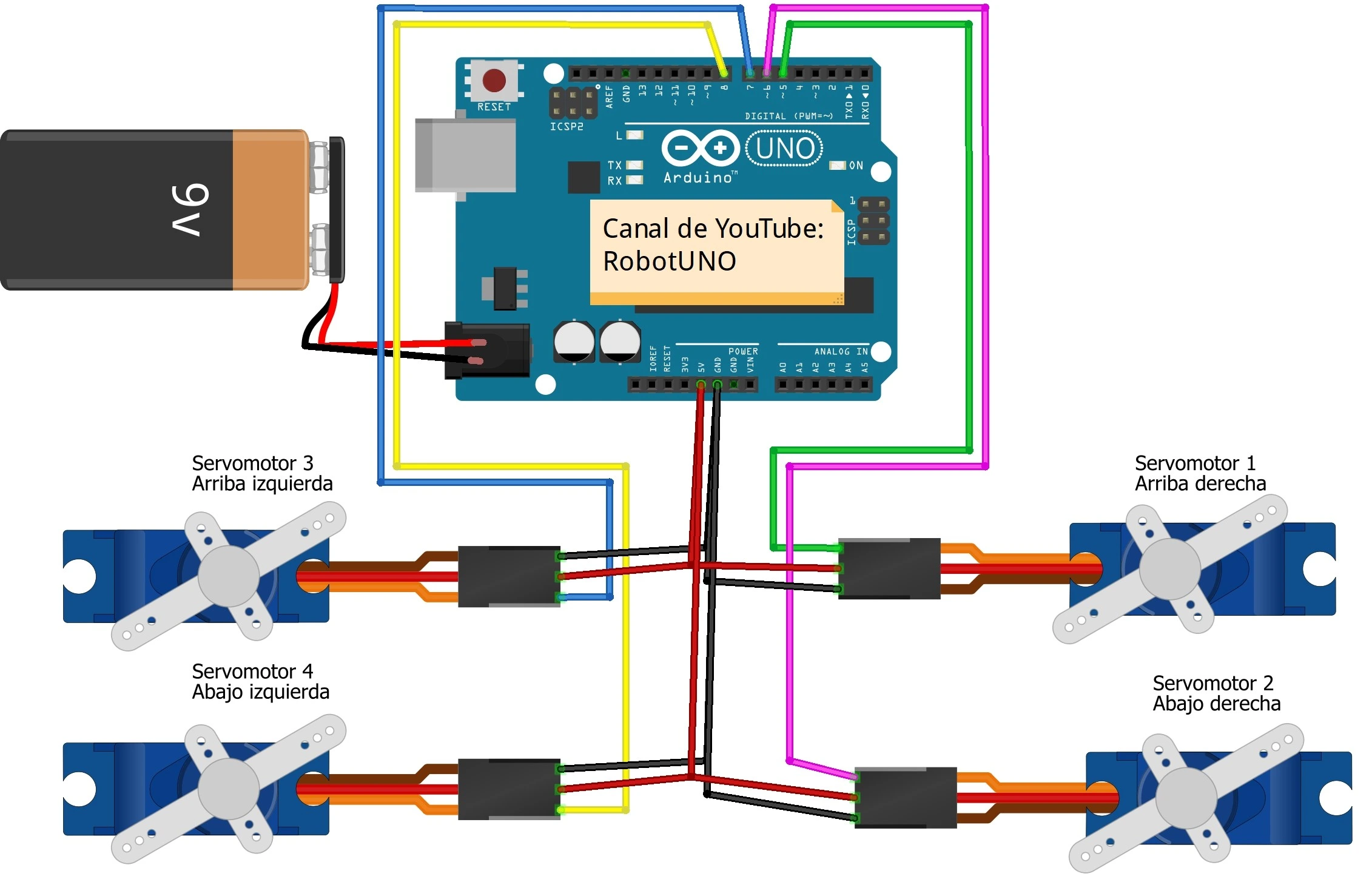

Esquema de conexiones Arduino

Otra parte muy importante de un proyecto con Arduino es el esquema de conexiones. Aquí tienes todas las conexiones que hay que realizar para hacer este proyecto. Te recomiendo comprobar muy bien que todas están exactamente igual que las de la imagen para asegurarte de que el código de programación que hay mas adelante funciona sin necesidad de ninguna adaptación.



Código de Arduino para la programación

Para finalizar con este proyecto del brazo robótico, a continuación te dejamos el código de programación desarrollado específicamente para este proyecto.

Respecto al c√≥digo, recuerda instalar las librer√≠as ¬ęServo.h¬Ľ. Tambi√©n aseg√ļrate de que el puerto donde esta conectada la placa de Arduino es el que esta seleccionado.

//Canal YouTube -> RobotUNO
//Robot Bipedo
#include <Servo.h>
Servo der_arriba;
Servo der_abajo;
Servo izq_arriba;
Servo izq_abajo;
void setup() {
  der_arriba.attach(5);
  der_abajo.attach(6);
  izq_arriba.attach(7);
  izq_abajo.attach(8);
  posicion_inicial();
  delay(3000);
}
int f=0;
void loop() {
  if (f==0) {
    saludar();
    caminar();
    bailar();

    f=1;
  }
}
void posicion_inicial(){
  der_arriba.write(0); delay(100);
  der_abajo.write(0); delay(100);
  izq_arriba.write(90); delay(100);
  izq_abajo.write(90); delay(100);
}
void saludar(){
  for (int i=0;i<2;i++){
    der_abajo.write(50); delay(100);
    izq_abajo.write(40); delay(100);
    der_abajo.write(0); delay(100);
    izq_abajo.write(90); delay(100);
  }
}
void caminar(){
  int vel=50; //Velocidad a la que anda

  for (int i=0;i<30;i++){
    der_arriba.write(90); delay(vel);
    der_abajo.write(50); delay(vel);
    der_arriba.write(0); delay(vel);
    der_abajo.write(0); delay(vel);

    izq_arriba.write(0); delay(vel);
    izq_abajo.write(40); delay(vel);
    izq_arriba.write(90); delay(vel);
    izq_abajo.write(90); delay(vel);
  }
}
void bailar(){
  for (int i=0;i<5;i++){
    der_abajo.write(50); delay(300);
    izq_abajo.write(40); delay(150);
    der_abajo.write(0); delay(300);
    izq_abajo.write(90); delay(150);
    der_arriba.write(90); delay(500);
    izq_arriba.write(0); delay(500);
    der_arriba.write(0); delay(500);
    izq_arriba.write(90); delay(500);
    der_arriba.write(90); delay(500);
    izq_arriba.write(0); delay(500);
    der_arriba.write(0); delay(500);
    izq_arriba.write(90); delay(500);
  }
}

Recordad antes de montar todos los servomotores, estos deben colocarse en la posición inicial neutra, es decir, los servomotores deben de estar situados en la mitad de su movimiento total para tener capacidad de moverse en ambos sentidos.

Para hacer esto puedes utilizar el c√≥digo que te dejo aqu√≠ abajo. Te recomiendo que lo ejecutes en una nueva ventana de Arduino IDE y pongas los servomotores en la posici√≥n media, para esto pon uno a uno (tal y como se explica en el v√≠deo) los servomotores en el pin n√ļmero 5 de la placa de Arduino UNO.

Para el servomotor de abajo a la derecha utiliza este código:

#include <Servo.h>
Servo servomotor;

void setup() {
  servomotor.attach(5);
}

void loop() {
  servomotor.write(0);//Para el de abajo a la derecha
}

 En cambio, para el servomotor de abajo a la izquierda utiliza este otro código:

#include <Servo.h>
Servo servomotor;

void setup() {
  servomotor.attach(5);
}

void loop() {
  servomotor.write(90);//Para el de abajo a la izquierda
}

Una vez que tengas esto, ya puedes continuar con el proyecto, montarlo todo y colocarle los servos a robot.
